Запасные части к газовой горелке Weishaupt
WG20.../1-C Z-LN:

Навигация по странице:

Заказать запчасти к горелке Weishaupt WG20…/1-C Z-LN с доставкой до города Колумбус, а также получить консультацию, Вы можете:

— отправив запрос на электронную почту: info@smartico.pro;

— позвонив на единый номер: +7 915 2 061 061.

Добро пожаловать на страницу, посвященную запасным частям для газовой горелки Weishaupt WG20…/1-C Z-LN. Мы предлагаем широкий ассортимент запчастей, необходимых для обслуживания и ремонта вашей горелки Weishaupt в России.

В нашем каталоге вы найдете артикулы для всех главных компонентов горелки, включая блок управления, горелочную головку, насос топлива и электроды. Все запчасти изготовлены из высококачественных материалов, являются оригинальными и соответствуют стандартам качества Weishaupt.

Рекомендуем ознакомиться:
Инструкция по монтажу и эксплуатации. Газовая горелка Weishaupt WG20.../1-C Z-LN

Запчасти к газовой горелке Weishaupt WG20.../1-C Z-LN

Корпусные детали Weishaupt WG20.../1-C Z-LN:

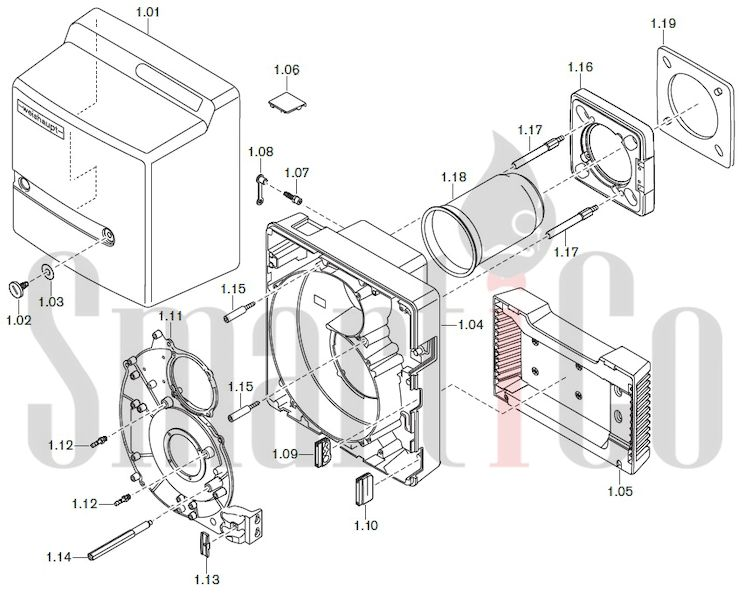

Запчасти к газовым горелочным устройствам Weishaupt WG20.../1-C Z-LN. Схема 1.
Запчасти к газовым горелочным устройствам Weishaupt WG20.../1-C Z-LN. Схема 1.
Поз.ОбозначениеНомер заказа
1.01Защитная крышка горелки в комплекте241 210 01 11 2
1.02Винт M8 x 15142 013 01 15 7
1.03Шайба 7 x 18430 016
1.04Корпус горелки241 210 01 01 2
1.05Корпус воздухозаборника в комплекте241 210 01 08 2
– винт 4 x 30  Torx-Plus409 325
1.06Смотровое стекло для счетчика времени241 210 01 19 7
1.07Ввинчиваемый штуцер R1/8 GES6453 017
1.08Защитный колпачок DN 6 SELF 50/2 CF232 300 01 04 7
1.09Вставка для кабелей241 200 01 24 7
1.10Вводная пластина241 400 01 17 7
1.11Крышка корпуса горелки241 210 01 22 7
1.12Ввинчиваемый штуцер R1/8 GES4453 004
1.13Крепление кабеля241 400 01 36 7
1.14Шпилька крышки корпуса горелки241 210 01 20 7
1.15Крепёжная шпилька корпуса M8241 310 01 25 7
1.16Фланец горелки241 210 01 05 7
– винт M8 x 30 DIN 912402 517
– шайба 8,4 DIN 433430 504
1.17Шпилька для фланца горелки241 310 01 24 7
1.18Пламенная труба WG20-C
– стандартная232 210 14 12 2
– с удлинением на 100 мм*230 210 14 01 2
– с удлинением на 200 мм*230 210 14 02 2
– с удлинением на 300 мм*230 210 14 03 2
1.19Фланцевое  уплотнение241 210 01 10 7
* только с удлинением пламенной  головы.

Электродвигатель, вентилятор и регулировка воздуха Weishaupt WG20.../1-C Z-LN:

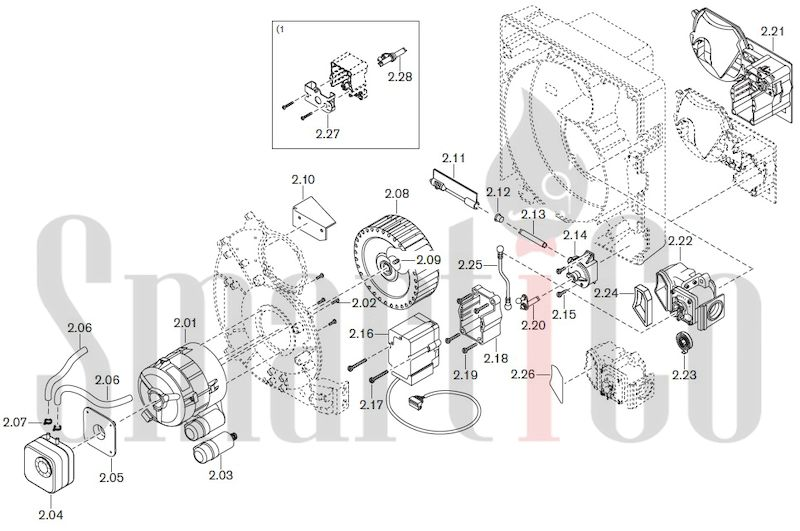

Запчасти к газовым горелочным устройствам Weishaupt WG20.../1-C Z-LN. Схема 2.
Запчасти к газовым горелочным устройствам Weishaupt WG20.../1-C Z-LN. Схема 2.
Поз.ОбозначениеНомер заказа
2.01Двигатель ECK04/A-2 230 В 50 Гц652 084
2.02Винт M5 x 12409 278
2.03Конденсатор713 476
2.04Реле давления LGW 10 A2, 1 — 10 мбар691 370
2.05Монтажный фланец для LGW605 243
2.06Шланг 4,0 x 1,75 190  мм232 050 24 05 7
2.07Зажим для шланга 7,5790 218
2.08Вентиляторное колесо TLR-S 160 x 61,6-L-E S1241 210 08 03 2
2.09Стопорный винт M8 x 8 с  фаской420 550
2.10Воздушная направляющая232 210 01 14 7
2.11Воздушная заслонка в комплекте241 210 02 02 2
2.12Подшипник вала воздушной заслонки241 110 02 10 7
2.13Вал воздушной заслонки — угловой передачи241 210 02 05 7
2.14Угловая передача241 110 02 06 2
2.15Винт 4 x 12 Torx-Plus Remform409 320
2.16Сервопривод STD 4,5, 24 В651 102
2.17Винт 4 x 35 Kombi-Torx-Plus  Remform409 355
2.18Рамка для сервопривода241 210 02 03 7
2.19Винт 4 x 30 Torx-Plus Delta   PT409 325
2.20Рычаг в комплекте232 210 02 01 2
2.21Регулятор воздуха с пружиной 2241 210 02 07 2
2.22Газовый дроссель
– для природного газа232 210 25 01 0
– для сжиженного газа233 210 25 01 0
2.23Поворотная пружина 2241 400 02 16 7
2.24Уплотнение соединительного канала232 210 25 08 7
2.25Резьбовая тяга в комплекте232 210 25 01 2
2.26Заглушка-вставка для контроля герметичности232 210 26 17 2
2.27Опора сервопривода для разворота на  180°230 110 02 01 2
2.28Рычаг для сервопривода с разворотом на 180°230 110 02 02 2
(1  только при развороте на 180°.

Пламенная голова и смесительное устройство Weishaupt WG20.../1-C Z-LN:

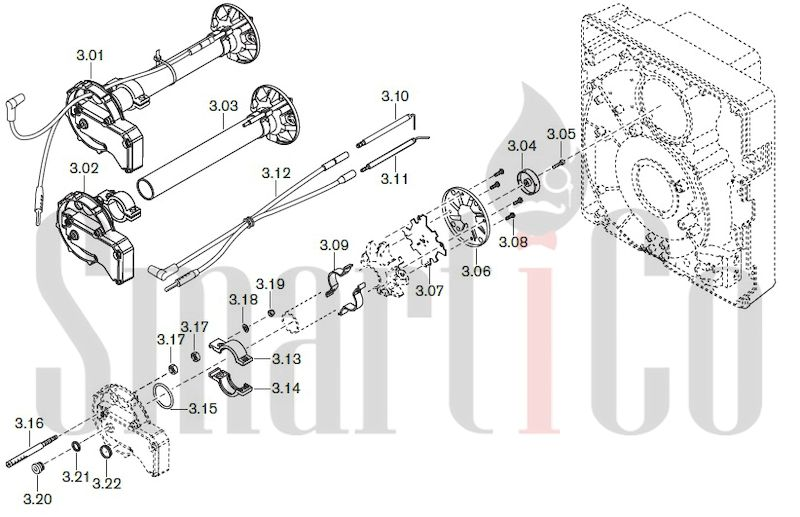

Запчасти к газовым горелочным устройствам Weishaupt WG20.../1-C Z-LN. Схема 3.
Запчасти к газовым горелочным устройствам Weishaupt WG20.../1-C Z-LN. Схема 3.
Поз.ОбозначениеНомер заказа
3.01Смесит. корпус WG20N/1-C (для прир. газа)
– стандартный232 210 14 05 2
– с удлинением на 100 мм*230 210 14 07 2
– с удлинением на 200 мм*230 210 14 08 2
– с удлинением на 300 мм*230 210 14 09 2
Смесит.  корпус  WG20F/1-C  (для  сжиж. газа)
– стандартный233 210 14 01 2
– с удлинением на 100 мм*230 210 14 13 2
– с удлинением на 200 мм*230 210 14 14 2
– с удлинением на 300 мм*230 210 14 15 2
3.02Корпус смесительного устройства в комплекте232 210 14 02 2
3.03Смесительная  труба  WG20N/1-C  (для  прир. газа)
Ø внутр. 32 мм
– стандартная232 210 14 08 2
– с удлинением на 100 мм*230 210 14 04 2
– с удлинением на 200 мм*230 210 14 05 2
– с удлинением на 300 мм*230 210 14 06 2
Смесительная труба WG20F/1-С (для сжиж. газа)
Ø внутр. 18 мм
– стандартная233 210 14 02 2
– с удлинением на 100 мм*230 210 14 10 2
– с удлинением на 200 мм*230 210 14 11 2
– с удлинением на 300 мм*230 210 14 12 2
3.04Распределительная насадка232 200 14 46 7
3.05Винт M4 x 16 Torx-Plus  20IP409 224
3.06Подпорная шайба 36 x 95232 200 14 41 7
3.07Насадка232 200 14 39 7
3.08Винт M4 x 8 Torx-Plus  20IP409 235
3.09Зажим для электродов232 200 14 43 7
3.10Электрод зажигания с изолятором 6 x 80232 200 14 21 7
3.11Электрод ионизации232 100 14 20 7
3.12Кабели зажигания и ионизации
– 380 мм (стандартные)232 110 11 03 2
– 480 мм (для удлинения на 100 мм)*230 110 11 08 2
– 600 мм (для удлинения на 200 мм)*232 310 11 04 2
– 700 мм (для удлинения на 300 мм)*232 400 11 04 2
3.13Верхний зажим232 200 14 03 7
3.14Верхний зажим232 200 14 04 7
3.15Кольцевое уплотнение 32 x 3 NBR70445 095
3.16Регулировочный винт M6 x 90232 210 14 04 7
3.17Шестигранная гайка M8 с левой резьбой411 413
3.18Пружинная шайба A5 DIN 137431 613
3.19Шестигранная гайка M5 DIN  985411 203
3.20Винт G1/8  A DIN 908409 004
3.21Уплотнительное кольцо 10 x 13,5 x 1,5441 033
3.22Смотровое стекло241 400 01 37 7
* только с удлинением пламенной  головы.

Системы управления и электроподключения Weishaupt WG20.../1-C Z-LN:

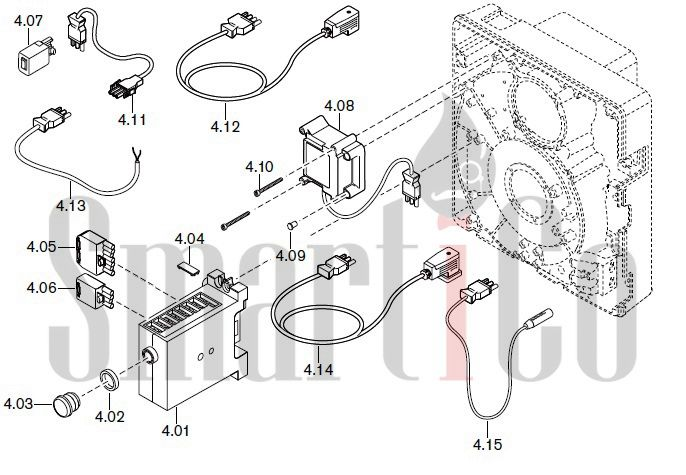

Запчасти к газовым горелочным устройствам Weishaupt WG20.../1-C Z-LN. Схема 4.
Запчасти к газовым горелочным устройствам Weishaupt WG20.../1-C Z-LN. Схема 4.
Поз.ОбозначениеНомер заказа
4.01Менеджер горения W-FM10 230 В / 50/60 Гц600 475
– предохранитель 6,3 A IEC 127-2/V722 024
4.02Кольцо-адаптер 22 x 4 для удлинения600 358
4.03Удлинение кнопки разблокировки  AGK20.19600 357
4.04Заглушка AGK63600 312
4.05Штекерная часть ST18/7716 549
4.06Штекерная часть ST18/4716 546
4.07Переключатель со штекером ST18/4, исп. Z130 103 15 01 2
4.08Прибор зажигания W-ZG01 230 В 100  ВА603 221
4.09Заглушка для прибора зажигания603 224
4.10Винт M4 x 42 комбинированный 20IP409 260
4.11Кабель со штекером № 3 для двигателя  горелки241 050 12 06 2
4.12Кабель со штекером № 5 для  W-MF232 110 12 05 2
4.13Кабель со штекером № 11 для реле воздуха232 110 12 02 2
4.14Кабель со штекером № 12 для реле газа232 050 12 02 2
4.15Кабель ионизации № 13232 310 12 01 2

Газовые дроссели и подключения газа Weishaupt WG20.../1-C Z-LN:

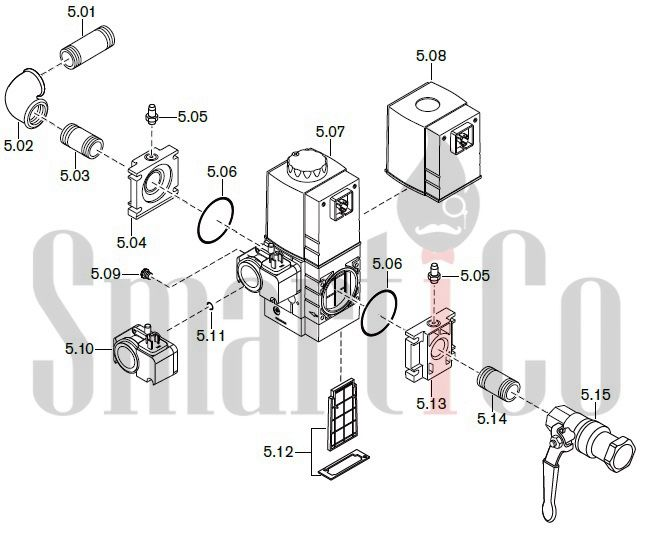

Запчасти к газовым горелочным устройствам Weishaupt WG20.../1-C Z-LN. Схема 5.
Запчасти к газовым горелочным устройствам Weishaupt WG20.../1-C Z-LN. Схема 5.
Поз.ОбозначениеНомер заказа
5.01Двойной ниппель R1 x 80139 000 26 74 7
5.02Уголок A1-1-Zn-A453 123
5.03Двойной ниппель R1 x 50139 000 26 73 7
5.04Фланец для W-MF
– 507 Rp1605 233
– 512 Rp1605 228
5.05Ниппель для манометра G1/8  A453 001
5.06Кольцевое уплотнение
– 57 x 3 W-MF 507445 519
– 75 x 3,5 W-MF 512445 520
5.07Газовый  мультиблок с реле давления газа
– W-MF SE 507 S22 230В605 320
– W-MF SE 512 S22 230В605 321
5.08Магнитная  катушка
– W-MF 507 № 032P 220-240В605 255
– W-MF 512 № 042P 220-240В605 257
5.09Заглушка с фильтром G1/8605 302
5.10Реле давления GW 50 A5/1, 5 … 50 мбар с винтами и уплотнением691 378
5.11Круглое уплотнение 10,5 x 2,25445 512
5.12Фильтрующий вкладыш с уплотнением
– W-MF 507605 253
– W-MF 512605 254
5.13Фланец для W-MF
– 507 Rp¾605 227
– 507 Rp1605 233
– 512 Rp1605 228
5.14Переходник
– R¾ x 50 с уплотнителем Loctite139 000 26 72 7
– R1 x 50 с уплотнителем Loctite139 000 26 73 7
5.15Шаровой кран с термозатвором
– 998 N G¾ CE-TAS для газа PN1454 596
– 998 N G1 CE-TAS для газа PN 1454 597
Шаровой кран без термозатвора
– 984 D Rp¾ PN 40/MOP5454 660
– 984 D Rp1 PN 40/MOP5454 661

Что важно помнить при выборе запчастей Weishaupt WG20.../1-C Z-LN:

ВАЖНО! Выполнение подбора запасных частей Weishaupt силами Заказчика не гарантирует правильности подбора. Точный подбор запасных частей Weishaupt  гарантируется исключительно при обращении с сертифицированному партнеру. Гарантией правильного подбора запасных частей Weishaupt будет являться предоставление фотографии шильдика горелки.

Также обращаем Ваше внимание, что артикулы запасных частей в счет протоколах  и товарно-сопроводительных документах могут быть изменены в связи с производственной необходимостью.

Заявки на запчасти Weishaupt WG20…/1-C Z-LN принимаются исключительно при условии  условии предоставления реквизитов предприятия.

Мы понимаем, что время простоя горелки Weishaupt WG20…/1-C Z-LN  может означать потерю прибыли, поэтому мы стремимся обеспечить быструю доставку запчастей в любую точку России включая доставку до г.Колумбус, включенную в стоимость товара, с нашего центрального склада. Также, наши цены очень конкурентоспособны и вы найдете у нас лучшее соотношение цены и качества при приобретении запасных частей под заказ. Если у вас возникли вопросы, наши опытные специалисты всегда готовы помочь вам выбрать нужные запчасти и дать профессиональные советы по их установке и эксплуатации.

Заказывайте запчасти для горелки Weishaupt WG20…/1-C Z-LN в ООО «СмартиКо» и обеспечьте бесперебойную работу вашей горелки в любое время.
